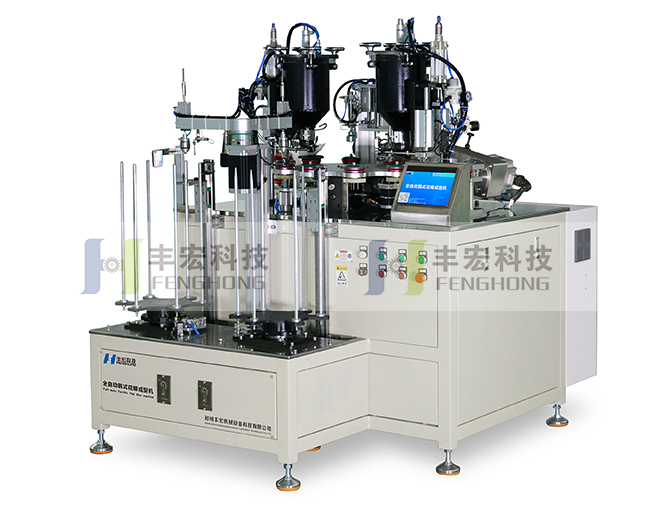

全自動韓式花蝶成型機（單組份）



全自動韓式花蝶成型機（雙組份）

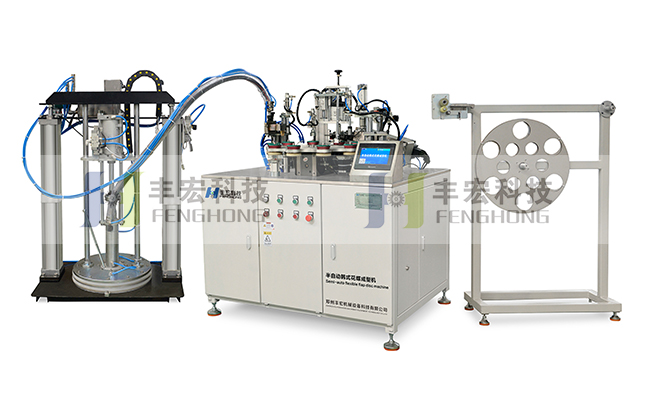

半自動韓式花蝶成型機

豐宏韓式花碟成型機系統包含：

一、技術參數：

     產品名稱                      韓式花碟成型機花型葉輪成型機

     外形尺寸（mm）         3270*900*2450

     電壓                             380V  50HZ

     整機功率                      7KW

     涂膠量                         雙組份及單組分膠水3~30g可調

     適用基體                      塑料蓋、鐵蓋

     排片頁數                      45頁&頁

     加工效率                      500-600片/小時

     控制系統                      進口伺服+減速機+直線導軌

     產品功能                      自動排片、涂底膠、涂芯膠

二、核心配置特點：

1.  國際領先的機械結構設計，精選優質合金材料，由專業數控加工中心整體精銑精磨加工，一次成型，穩固耐用。
2. 傳動部件采用進口直線導軌、高速伺服電機、減速機，可以響應微量位移，送料精確，加以長度編碼器與系統組成的閉環控制使加工成品與源文件完美匹配。
3. 防塵系統設計合理，進口直線導軌至于機體內部，有效的保護傳動件，保證設備運行平穩。
4. 專業品牌的電氣部件和工業級控制系統，功能完善，性能穩定.

三、設備操作特點：

• 采用韓式花碟成型專業數控系統，自動化程度高，集涂底膠，切片，置片，整形，涂芯膠于一體，簡單易學。
• 配置回轉式多工位轉盤機構，工位轉換穩定流暢，定位精確，效率高。
• 上膠系統采用PID控制模式，結構合理，適應多種材質膠水。
• 產品在排片過程中采用進口光電開關檢測基體和砂布有無，自動過濾無基體工位和無膠基體，穩定精確。
• 排片角度、長度精確可調，操作簡便快捷。
• 材料利用率高，粘接劑用量和砂帶長短、數量均可自由設定。
• 用戶無需更換托盤模具，使用自有塑料托盤模具或鐵托即可完成花型葉輪的生產，使用成本低。

四、設備主要功能

    豐宏韓式花碟成型機是專為生產韓式百葉輪、花型葉輪等彈性磨盤所研發的自動化設備，設備通過人工擺放托盤基體，可實現定量涂底膠，砂布裁片，排片，整形，及自動涂芯膠，用戶無需更換托盤模具，使用自有塑料托盤模具或鐵托即可完成花型葉輪的生產，使用成本低，自動化程度高。花型葉片排片均勻，效率高，頁片穩固耐用，質量優良。

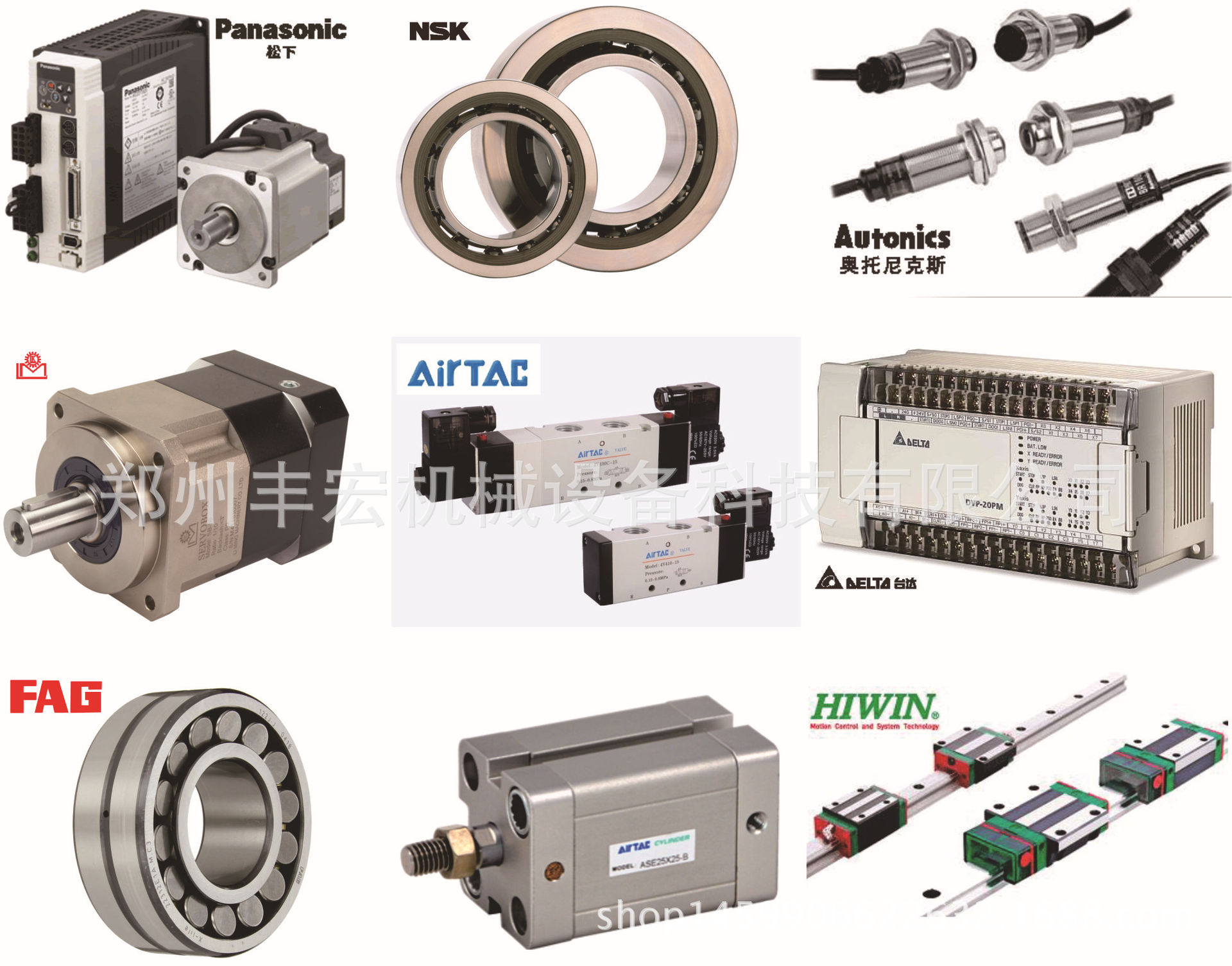

五、韓式花碟成型機主要核心部件

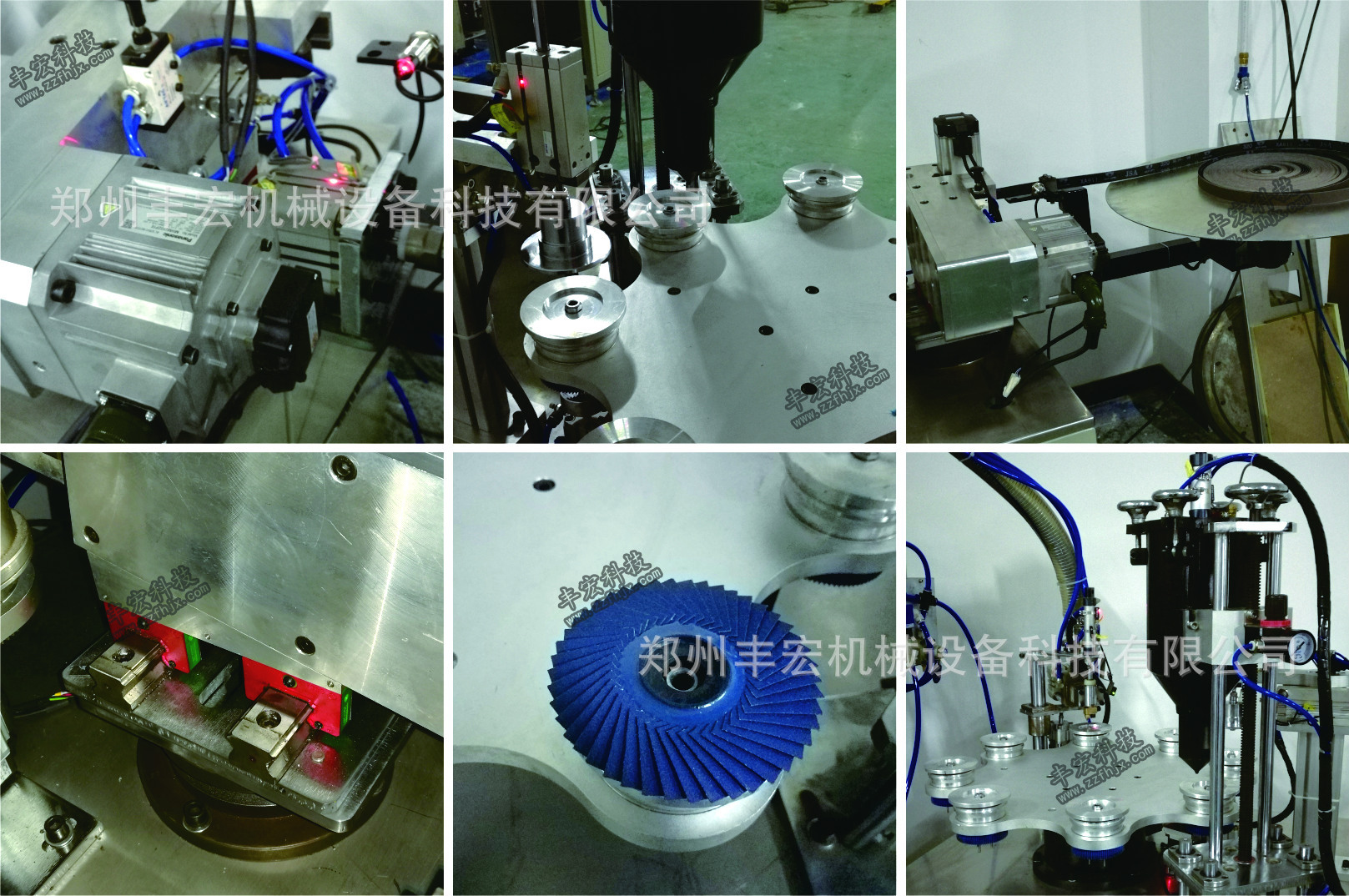

六、韓式花碟成型機細節圖片

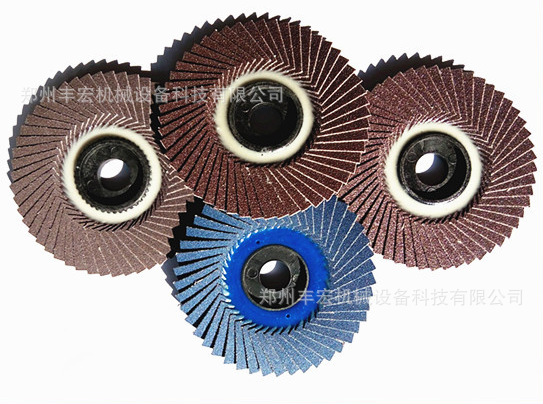

七、韓式花碟、花型葉輪成品圖片
